فایل

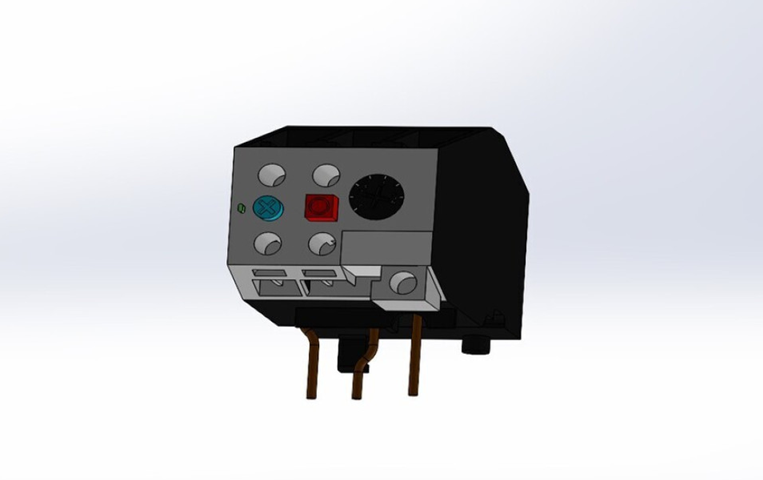

SolidWorks Thermal Relay CAD Model شامل مدل CAD یک
رله حرارتی است که برای استفاده در طراحی تابلوهای برق، تجهیزات صنعتی، سیستمهای کنترلی، پروژههای اتوماسیون و مدلسازی سهبعدی قطعات الکتریکی در محیط
SolidWorks کاربرد دارد. این فایل میتواند برای مهندسان برق، طراحان صنعتی، سازندگان تابلو برق، دانشجویان و کاربران نرمافزارهای CAD گزینهای کاربردی و آماده باشد.
رله حرارتی یا Thermal Relay یکی از تجهیزات مهم حفاظتی در مدارهای الکتریکی است که معمولاً برای محافظت از موتورهای الکتریکی در برابر اضافهبار استفاده میشود. وجود یک مدل آماده از این قطعه در سالیدورکس باعث میشود کاربران بتوانند آن را بهراحتی در مجموعههای مونتاژی، طراحی تابلوهای برق، نقشههای صنعتی و پروژههای آموزشی قرار دهند.
معرفی فایل SolidWorks Thermal Relay CAD Model
مدل SolidWorks Thermal Relay CAD Model برای افرادی طراحی شده است که به یک مدل سهبعدی آماده از رله حرارتی نیاز دارند. این فایل میتواند در طراحیهای مکانیکی و الکتریکی، جانمایی تجهیزات داخل تابلو برق، طراحی محفظهها، بررسی فضای نصب و تکمیل پروژههای صنعتی استفاده شود.
در پروژههای صنعتی، تنها طراحی شماتیک مدار کافی نیست؛ بلکه محل قرارگیری واقعی قطعات، ابعاد فیزیکی تجهیزات، فضای نصب، فاصله بین اجزا و مسیر سیمکشی نیز اهمیت زیادی دارد. مدل CAD رله حرارتی به طراح کمک میکند تا قبل از ساخت یا مونتاژ، چیدمان قطعات را بهصورت دقیقتری بررسی کند.
این فایل بهویژه برای طراحی تابلو برق، بانکهای کنترل موتور، سیستمهای راهاندازی الکتروموتور، پروژههای اتوماسیون صنعتی و تجهیزات کنترلی کاربرد فراوانی دارد.
رله حرارتی چیست؟
رله حرارتی قطعهای حفاظتی است که برای جلوگیری از آسیب دیدن موتورهای الکتریکی در اثر اضافهبار استفاده میشود. زمانی که جریان عبوری از مدار بیشتر از مقدار مجاز شود، رله حرارتی با تشخیص افزایش دما یا اثر حرارتی جریان، مدار فرمان را قطع کرده و مانع ادامه کار موتور در شرایط نامناسب میشود.
این قطعه معمولاً در کنار کنتاکتور نصب میشود و یکی از اجزای اصلی مدارهای راهاندازی موتور محسوب میگردد. رلههای حرارتی در سیستمهای صنعتی، خطوط تولید، پمپها، فنها، کمپرسورها، ماشینآلات و تجهیزات الکتریکی کاربرد گستردهای دارند.
کاربردهای اصلی رله حرارتی:
- حفاظت موتور الکتریکی در برابر اضافهبار
- استفاده در مدارهای راهاندازی موتور
- نصب در تابلوهای برق صنعتی
- کنترل و حفاظت تجهیزات الکتریکی
- استفاده در سیستمهای اتوماسیون صنعتی
- کاربرد در خطوط تولید و ماشینآلات
- محافظت از پمپها، فنها و کمپرسورها
- افزایش ایمنی مدارهای الکتریکی
کاربرد مدل CAD رله حرارتی در پروژهها
استفاده از مدل آماده رله حرارتی در SolidWorks باعث میشود طراحی پروژههای صنعتی دقیقتر، سریعتر و حرفهایتر انجام شود. این مدل میتواند در مراحل مختلف طراحی مورد استفاده قرار گیرد؛ از بررسی فضای نصب گرفته تا تهیه نقشههای مونتاژ و ارائههای فنی.
موارد استفاده از فایل:
- طراحی سهبعدی تابلو برق صنعتی
- جانمایی تجهیزات الکتریکی در تابلو
- مدلسازی مدارهای کنترلی و حفاظتی
- طراحی محفظه و باکس تجهیزات برق
- بررسی ابعاد فیزیکی رله حرارتی
- آمادهسازی نقشه مونتاژ تجهیزات کنترلی
- استفاده در پروژههای اتوماسیون صنعتی
- تکمیل مدلهای سهبعدی ماشینآلات
- طراحی بانکهای کنترل موتور
- ارائه پروژههای دانشگاهی و آموزشی
- بررسی تداخل قطعات داخل تابلو برق
- مستندسازی فنی پروژههای صنعتی
مزایای استفاده از مدل آماده SolidWorks
مدلسازی تجهیزات الکتریکی از ابتدا معمولاً زمانبر است، بهخصوص زمانی که هدف پروژه طراحی خود قطعه نیست و فقط باید قطعه در یک مجموعه بزرگتر جانمایی شود. استفاده از یک مدل آماده باعث کاهش زمان طراحی و افزایش دقت پروژه میشود.
مهمترین مزایای فایل:
- صرفهجویی در زمان مدلسازی
- مناسب برای طراحی تابلو برق و تجهیزات صنعتی
- قابل استفاده در محیط SolidWorks
- کمک به بررسی فضای نصب تجهیزات
- مناسب برای طراحی محفظهها و پنلهای الکتریکی
- افزایش کیفیت ارائه پروژههای مهندسی
- کاربردی برای جانمایی کنار کنتاکتور و فیوزها
- مناسب برای پروژههای برق، مکانیک و مکاترونیک
- کمک به طراحی دقیقتر مسیر سیمکشی و چیدمان قطعات
- قابل استفاده در مدلهای مونتاژی و صنعتی
این فایل برای چه کسانی مناسب است؟
فایل SolidWorks Thermal Relay CAD Model برای طیف گستردهای از کاربران فنی و مهندسی مناسب است.
مهندسان برق
مهندسان برق میتوانند از این مدل برای طراحی تابلوهای برق، مدارهای فرمان، سیستمهای حفاظتی موتور و پروژههای اتوماسیون صنعتی استفاده کنند.
طراحان تابلو برق
برای طراحان و سازندگان تابلو برق، دانستن ابعاد فیزیکی و محل نصب تجهیزات بسیار مهم است. مدل CAD رله حرارتی میتواند در جانمایی دقیق قطعات و جلوگیری از تداخل اجزا نقش مهمی داشته باشد.
مهندسان مکانیک و طراحان صنعتی
در طراحی ماشینآلات صنعتی، تجهیزات الکتریکی معمولاً داخل تابلوها یا محفظههای کنترلی نصب میشوند. مهندسان مکانیک میتوانند از این فایل برای طراحی بدنه دستگاه، فضای کنترل و جانمایی قطعات استفاده کنند.
دانشجویان فنی و مهندسی
دانشجویان رشتههای برق، مکانیک، مکاترونیک و اتوماسیون میتوانند از این فایل در پروژههای آموزشی، تمرینهای طراحی، مدلسازی تجهیزات صنعتی و ارائههای دانشگاهی استفاده کنند.
شرکتهای سازنده تجهیزات صنعتی
شرکتهای فعال در زمینه ساخت ماشینآلات، تجهیزات کنترلی، تابلو برق، خطوط تولید و سیستمهای اتوماسیون میتوانند از این مدل در طراحی محصولات و مستندسازی پروژهها بهره ببرند.
مشخصات کلی فایل
- عنوان انگلیسی: SolidWorks Thermal Relay CAD Model
- عنوان فارسی: مدل CAD رله حرارتی برای سالیدورکس
- موضوع: رله حرارتی / Thermal Relay
- نوع قطعه: تجهیز حفاظتی الکتریکی
- نرمافزار اصلی: SolidWorks
- حوزه کاربرد: تابلو برق، اتوماسیون صنعتی، حفاظت موتور، مدارهای فرمان
- نوع استفاده: جانمایی قطعات، طراحی سهبعدی، مدلسازی تابلو برق، نقشه مونتاژ
- مناسب برای: مهندسان برق، طراحان تابلو برق، مهندسان مکانیک، دانشجویان و دفاتر فنی
نکته: پیش از استفاده نهایی از فایل، بهتر است فرمت دقیق، نسخه نرمافزار، ابعاد مدل، مقیاس و میزان جزئیات فایل را بررسی کنید تا با نیاز پروژه شما هماهنگ باشد.
نکات مهم هنگام استفاده از مدل رله حرارتی
برای استفاده بهتر از این فایل در پروژههای صنعتی و مهندسی، رعایت چند نکته کاربردی توصیه میشود:
-
بررسی ابعاد واقعی قطعه
رلههای حرارتی با برندها و مدلهای مختلف تولید میشوند و ممکن است از نظر ابعاد، شکل ظاهری و محل ترمینالها متفاوت باشند. بنابراین پیش از ساخت تابلو، ابعاد فایل را با کاتالوگ یا دیتاشیت قطعه واقعی مقایسه کنید.
-
هماهنگی با کنتاکتور
رله حرارتی معمولاً همراه با کنتاکتور استفاده میشود. هنگام جانمایی، باید نحوه اتصال آن به کنتاکتور و فضای کافی برای نصب در نظر گرفته شود.
-
فضای سیمکشی را در نظر بگیرید
در طراحی تابلو برق، فقط ابعاد خود قطعه کافی نیست. باید فضای مناسب برای ورود و خروج سیمها، کابلشوها و مسیرهای عبور کابل نیز لحاظ شود.
-
بررسی محل نصب روی ریل یا پنل
بسیاری از تجهیزات کنترلی روی ریل DIN یا صفحه مونتاژ نصب میشوند. بهتر است محل نصب رله حرارتی و نحوه قرارگیری آن نسبت به سایر تجهیزات بررسی شود.
-
مدیریت فاصله بین قطعات
در تابلوهای صنعتی، فاصله مناسب بین تجهیزات برای تهویه، دسترسی تعمیرات و ایمنی اهمیت زیادی دارد.
-
استفاده در اسمبلی SolidWorks
هنگام قرار دادن مدل در اسمبلی، از ابزارهای بررسی تداخل استفاده کنید تا از برخورد قطعات یا کمبود فضا جلوگیری شود.
کاربرد در طراحی تابلو برق صنعتی
یکی از مهمترین کاربردهای فایل SolidWorks Thermal Relay CAD Model طراحی و جانمایی تجهیزات در تابلو برق است. در طراحی تابلو برق صنعتی، تجهیزاتی مانند کنتاکتور، رله حرارتی، فیوز، کلید مینیاتوری، ترمینال، منبع تغذیه، PLC و درایو باید در فضای محدود و بهشکل اصولی قرار گیرند.
با استفاده از مدل سهبعدی رله حرارتی، طراح میتواند قبل از ساخت تابلو موارد زیر را بررسی کند:
- محل قرارگیری رله در کنار کنتاکتور
- فضای لازم برای سیمکشی
- فاصله مناسب از سایر تجهیزات
- امکان دسترسی برای تنظیم یا تعویض قطعه
- محل عبور کابلها و کانالها
- ابعاد کلی تابلو و صفحه مونتاژ
- بررسی نمای ظاهری و چیدمان نهایی تجهیزات
این موضوع باعث کاهش خطا در مرحله ساخت و مونتاژ تابلو برق میشود.
موارد استفاده پیشنهادی
این فایل میتواند در پروژههای مختلفی استفاده شود، از جمله:
- طراحی تابلو برق صنعتی در SolidWorks
- مدلسازی سیستمهای کنترل موتور
- طراحی تجهیزات اتوماسیون کارخانه
- طراحی محفظه تجهیزات الکتریکی
- ساخت بانکهای حفاظتی موتور
- آمادهسازی نقشههای مونتاژی تابلو برق
- ارائه پروژههای دانشجویی برق و مکاترونیک
- طراحی ماشینآلات صنعتی همراه با بخش کنترل
- بررسی فضای نصب قطعات الکتریکی
- تهیه مستندات فنی و کاتالوگ محصول
جمعبندی
فایل SolidWorks Thermal Relay CAD Model یک مدل کاربردی از رله حرارتی برای استفاده در پروژههای طراحی صنعتی، تابلو برق، اتوماسیون و مدلسازی سهبعدی است. این فایل به کاربران کمک میکند تا چیدمان تجهیزات الکتریکی را دقیقتر طراحی کنند، فضای نصب را بررسی نمایند و مدلهای مونتاژی حرفهایتری بسازند.
اگر در حال طراحی تابلو برق، سیستم کنترل موتور، ماشینآلات صنعتی یا پروژههای آموزشی مرتبط با برق و اتوماسیون هستید، استفاده از این مدل آماده میتواند باعث صرفهجویی در زمان و افزایش کیفیت طراحی شما شود.
عنوان پیشنهادی برای سئو
دانلود مدل CAD رله حرارتی برای سالیدورکس | SolidWorks Thermal Relay CAD Model
متا دیسکریپشن پیشنهادی
دانلود فایل SolidWorks Thermal Relay CAD Model شامل مدل CAD رله حرارتی برای استفاده در طراحی تابلو برق، اتوماسیون صنعتی، مدارهای حفاظتی موتور و پروژههای SolidWorks.
کلمات کلیدی پیشنهادی
- دانلود مدل سالیدورکس رله حرارتی
- مدل CAD رله حرارتی
- SolidWorks Thermal Relay CAD Model
- مدل سهبعدی رله حرارتی
- فایل سالیدورکس تجهیزات برق
- مدل رله حرارتی برای تابلو برق
- دانلود مدل CAD تجهیزات الکتریکی
- مدل SolidWorks رله اضافه بار
- Thermal Relay 3D Model
- مدل تجهیزات حفاظتی موتور
سوالات متداول
آیا این مدل برای طراحی تابلو برق مناسب است؟
بله، این مدل میتواند برای جانمایی رله حرارتی در تابلو برق و بررسی فضای نصب تجهیزات استفاده شود.
آیا رله حرارتی در کنار کنتاکتور استفاده میشود؟
بله، رله حرارتی معمولاً همراه با کنتاکتور در مدارهای راهاندازی و حفاظت موتور نصب میشود.
آیا میتوان از این فایل در پروژههای دانشجویی استفاده کرد؟
بله، این مدل برای پروژههای آموزشی، طراحی تابلو برق، اتوماسیون و مدلسازی تجهیزات صنعتی مناسب است.
آیا ابعاد مدل برای ساخت تابلو قابل اعتماد است؟
برای طراحی اولیه قابل استفاده است، اما پیش از ساخت نهایی باید ابعاد مدل با دیتاشیت قطعه واقعی تطبیق داده شود
