اگر به دنبال یک فایل آماده، دقیق و کاربردی از
مدل CAD ماژول رله هستید، فایل
Relay Module CAD Model میتواند گزینهای مناسب برای استفاده در پروژههای الکترونیک، طراحی صنعتی، اتوماسیون، رباتیک، نقشهکشی فنی و مدلسازی تجهیزات باشد. ماژول رله یکی از قطعات پرکاربرد در مدارهای کنترلی است و وجود یک مدل CAD آماده از آن میتواند فرآیند طراحی و جانمایی قطعات را بسیار سادهتر و سریعتر کند.
این مدل برای کاربرانی طراحی شده است که در زمینه طراحی بردهای الکترونیکی، طراحی محفظه، ساخت تجهیزات کنترلی، پروژههای آردوینو، اتوماسیون صنعتی، رباتیک، مکاترونیک و طراحی محصول فعالیت دارند. استفاده از مدل آماده ماژول رله باعث میشود بدون نیاز به مدلسازی مجدد، بتوانید قطعه را در پروژه خود قرار داده و ابعاد، موقعیت نصب و هماهنگی آن با سایر اجزا را بررسی کنید.

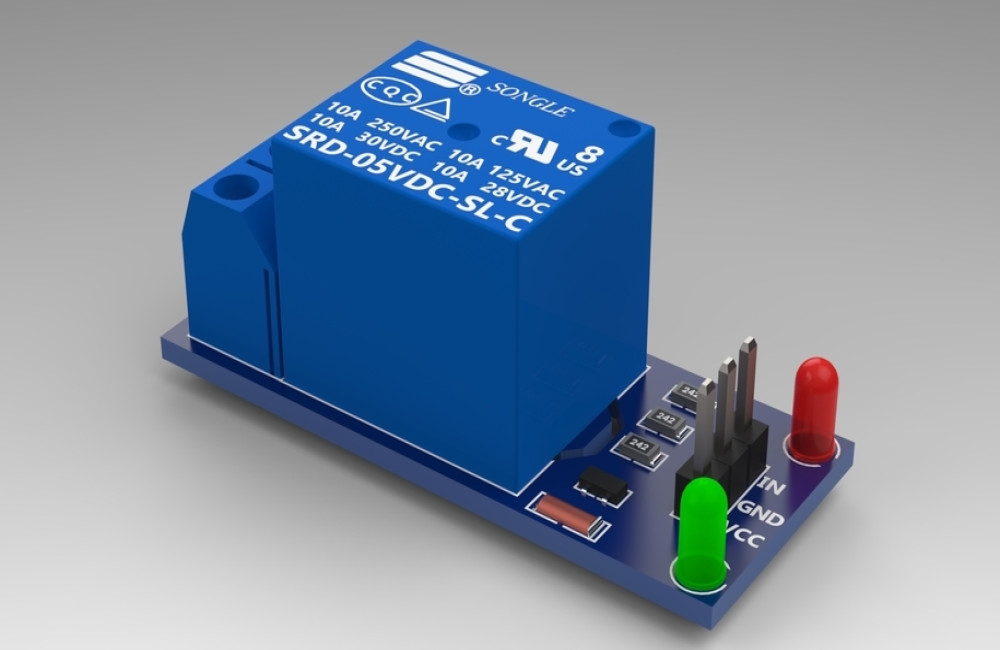

معرفی مدل Relay Module CAD
ماژول رله (Relay Module) یک قطعه الکترونیکی و کنترلی پرکاربرد است که برای قطع و وصل کردن مدارهای الکتریکی توسط سیگنالهای کنترلی استفاده میشود. این ماژولها معمولاً در پروژههای آردوینو، سیستمهای اتوماسیون، کنترل روشنایی، کنترل موتور، تجهیزات هوشمند، تابلوهای برق کوچک، رباتیک و مدارهای فرمان مورد استفاده قرار میگیرند.
فایل Relay Module CAD Model یک مدل آماده از ماژول رله است که میتواند در نرمافزارهای طراحی CAD برای جانمایی، طراحی محفظه، بررسی ابعاد و تکمیل پروژههای فنی استفاده شود. این مدل به طراحان کمک میکند تا پیش از ساخت یا مونتاژ نهایی، جایگاه دقیق ماژول رله را در محصول یا دستگاه خود مشخص کنند.
کاربردهای مدل CAD ماژول رله
مدل CAD ماژول رله میتواند در پروژههای مختلف آموزشی، صنعتی و مهندسی مورد استفاده قرار گیرد. برخی از مهمترین کاربردهای این فایل عبارتاند از:
- استفاده در پروژههای الکترونیک و آردوینو
- طراحی و جانمایی قطعات داخل محفظههای الکترونیکی
- کاربرد در پروژههای اتوماسیون صنعتی
- استفاده در طراحی تابلوهای کنترل و مدار فرمان
- مناسب برای پروژههای رباتیک و مکاترونیک
- طراحی تجهیزات هوشمند و سیستمهای کنترل از راه دور
- بررسی فضای نصب ماژول رله در محصول
- استفاده در طراحی تجهیزات آزمایشگاهی و آموزشی
- مناسب برای پروژههای دانشجویی رشتههای برق، مکانیک و مکاترونیک
- کمک به طراحی کیس، باکس یا قاب مخصوص مدار
- استفاده در مدلسازی سهبعدی تجهیزات الکترونیکی
- مناسب برای طراحی محصولات DIY و نمونهسازی اولیه
- قابل استفاده در پروژههای CAD، SolidWorks، Inventor و سایر نرمافزارهای طراحی
این فایل برای چه کسانی مناسب است؟
فایل Relay Module CAD Model برای طیف وسیعی از کاربران فنی و مهندسی مناسب است. اگر در طراحی یک دستگاه الکترونیکی، ربات، تابلو کنترل یا سیستم هوشمند نیاز به مدل آماده ماژول رله دارید، این فایل میتواند بسیار کاربردی باشد.
مناسب برای:
- مهندسان برق و الکترونیک
- مهندسان مکاترونیک
- طراحان تجهیزات کنترلی
- طراحان محصول و تجهیزات صنعتی
- کاربران نرمافزارهای CAD
- کاربران SolidWorks، AutoCAD، Inventor و Fusion 360
- دانشجویان رشتههای برق، مکانیک، رباتیک و مکاترونیک
- سازندگان پروژههای آردوینو و DIY
- طراحان محفظههای الکترونیکی
- فعالان حوزه اتوماسیون صنعتی
- طراحان تابلوهای کنترل و سیستمهای فرمان
- سازندگان رباتها و تجهیزات هوشمند
مزایای استفاده از مدل آماده ماژول رله
استفاده از مدل آماده CAD برای ماژول رله باعث صرفهجویی در زمان طراحی و افزایش دقت پروژه میشود. بهجای مدلسازی مجدد قطعه، میتوانید فایل آماده را وارد پروژه کرده و روی طراحی اصلی تمرکز کنید.
مزایای اصلی فایل:
- صرفهجویی در زمان طراحی
- امکان جانمایی دقیق ماژول در پروژه
- مناسب برای طراحی محفظه و قاب مدار
- کمک به بررسی تداخل قطعات
- افزایش کیفیت مدل سهبعدی پروژه
- قابل استفاده در پروژههای آموزشی و صنعتی
- مناسب برای طراحی تجهیزات کنترلی و الکترونیکی
- امکان استفاده در مونتاژهای CAD
- مناسب برای رندرگیری و ارائه پروژه
- کمک به طراحی محصول پیش از نمونهسازی
- کاهش خطا در ابعاد و موقعیت نصب قطعات
جزئیات فنی فایل
- عنوان فایل: Relay Module CAD Model
- موضوع: مدل CAD ماژول رله
- نوع قطعه: ماژول الکترونیکی کنترلی
- کاربرد: قطع و وصل مدارهای الکتریکی با سیگنال کنترلی
- نرمافزارهای قابل استفاده: نرمافزارهای CAD مانند SolidWorks، AutoCAD، Inventor، Fusion 360 و سایر نرمافزارهای سازگار
- نوع استفاده: جانمایی، طراحی محفظه، مونتاژ، بررسی ابعاد و ارائه پروژه
- مناسب برای: پروژههای الکترونیک، آردوینو، رباتیک، اتوماسیون، طراحی محصول و نمونهسازی اولیه
- قابلیت ویرایش: بسته به فرمت فایل، امکان ویرایش و تغییر موقعیت در نرمافزارهای CAD وجود دارد
اهمیت مدل CAD در طراحی تجهیزات الکترونیکی
در طراحی تجهیزات الکترونیکی، تنها شماتیک مدار یا عملکرد الکتریکی کافی نیست. محل قرارگیری قطعات، ابعاد فیزیکی ماژولها، فاصله بین بردها، فضای عبور سیمها، محل پیچها و دسترسی به ترمینالها اهمیت زیادی دارد. ماژول رله معمولاً دارای ترمینالهای ورودی و خروجی، پایههای اتصال و قطعاتی مانند رله، اپتوکوپلر، LED و پینهای کنترلی است؛ بنابراین جانمایی صحیح آن در طراحی محصول بسیار مهم است.
با استفاده از مدل CAD ماژول رله میتوانید موارد زیر را بررسی کنید:
- ابعاد کلی ماژول
- محل قرارگیری سوراخهای نصب
- فاصله ماژول از سایر قطعات
- دسترسی به ترمینالهای رله
- مسیر عبور سیمها
- فضای لازم برای تهویه و ایمنی
- تداخل احتمالی با قاب یا قطعات دیگر
- محل قرارگیری ماژول در باکس یا تابلو کنترل
کاربرد در پروژههای آردوینو و رباتیک
ماژول رله در بسیاری از پروژههای آردوینو برای کنترل وسایل برقی، موتور، لامپ، پمپ، فن، قفل برقی و سایر تجهیزات استفاده میشود. اگر در حال طراحی یک پروژه آردوینو هستید و میخواهید قطعات را داخل یک قاب یا بدنه قرار دهید، داشتن مدل CAD ماژول رله کمک میکند طراحی شما دقیقتر و حرفهایتر باشد.
در پروژههای رباتیک نیز ممکن است از ماژول رله برای کنترل عملگرها، تغذیه بخشهای مختلف یا قطع و وصل مدارهای قدرت استفاده شود. بنابراین وجود مدل سهبعدی این قطعه در مونتاژ CAD میتواند به بررسی بهتر فضای داخلی ربات و نحوه قرارگیری قطعات کمک کند.
نکات مهم هنگام استفاده از فایل
برای استفاده بهتر از فایل Relay Module CAD Model، بهتر است چند نکته را در نظر داشته باشید:
- قبل از استفاده، ابعاد مدل را با ماژول واقعی خود مقایسه کنید.
- محل سوراخهای نصب را بررسی کنید تا با برد فیزیکی مطابقت داشته باشد.
- در طراحی محفظه، فضای کافی برای اتصال سیمها به ترمینالها در نظر بگیرید.
- فاصله مناسب بین بخشهای ولتاژ پایین و ولتاژ بالا را رعایت کنید.
- اگر ماژول در یک باکس بسته قرار میگیرد، تهویه و دسترسی به ترمینالها را بررسی کنید.
- برای پروژههای صنعتی، استانداردهای ایمنی الکتریکی را در طراحی لحاظ کنید.
- در صورت نیاز، مدل را با قطعات دیگر مانند آردوینو، منبع تغذیه یا سنسورها ترکیب کنید.
- هنگام طراحی محصول، فضای لازم برای باز و بسته کردن پیچها یا کانکتورها را فراموش نکنید.
عبارتهای پرجستجو برای این فایل
کاربران معمولاً برای پیدا کردن مدل CAD ماژول رله از عبارتهای زیر استفاده میکنند:
- دانلود مدل CAD ماژول رله
- Relay Module CAD Model
- مدل سهبعدی ماژول رله
- دانلود فایل سالیدورک Relay Module
- مدل SolidWorks ماژول رله
- فایل CAD ماژول رله آردوینو
- مدل سهبعدی رله ماژول برای طراحی محفظه
- دانلود مدل ماژول رله برای SolidWorks
- فایل STEP ماژول رله
- مدل CAD قطعات الکترونیکی
- دانلود مدل سهبعدی Relay Module
- فایل طراحی ماژول رله برای پروژه آردوینو
- مدل ماژول رله برای طراحی تابلو کنترل
جمعبندی
فایل Relay Module CAD Model یک مدل آماده و کاربردی از ماژول رله است که برای پروژههای الکترونیک، آردوینو، رباتیک، اتوماسیون صنعتی و طراحی محصول بسیار مناسب میباشد. این فایل به کاربران کمک میکند تا ماژول رله را بهصورت دقیق در طراحی خود جانمایی کرده، ابعاد و فضای نصب را بررسی کنند و طراحی نهایی را پیش از ساخت یا مونتاژ بهینهسازی نمایند.
اگر در حال طراحی یک دستگاه الکترونیکی، باکس کنترلی، ربات، پروژه آردوینو یا سیستم اتوماسیون هستید، استفاده از مدل CAD ماژول رله میتواند باعث صرفهجویی در زمان، افزایش دقت طراحی و حرفهایتر شدن پروژه شما شود.
