فایل

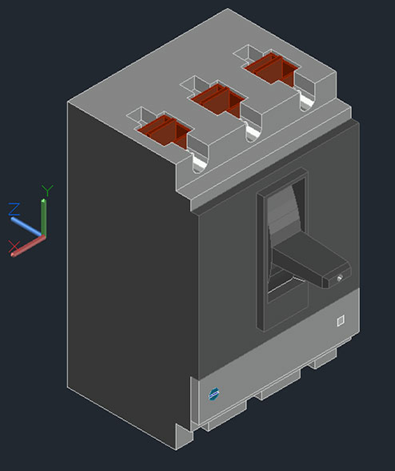

3D Compact Switch Drawing DWG شامل مدل یا نقشه سهبعدی یک
کلید کامپکت است که برای استفاده در پروژههای برق صنعتی، طراحی تابلو برق، نقشهکشی الکتریکال، مدلسازی سهبعدی تجهیزات برقی و جانمایی قطعات داخل تابلو کاربرد دارد. این فایل میتواند برای مهندسان برق، طراحان تابلو برق، پیمانکاران برق صنعتی، دفاتر فنی، دانشجویان و کاربران نرمافزار AutoCAD بسیار مفید باشد.
کلید کامپکت یا MCCB – Molded Case Circuit Breaker یکی از تجهیزات اصلی حفاظتی در سیستمهای برق فشار ضعیف است که برای حفاظت مدار در برابر اضافهبار، اتصال کوتاه و برخی خطاهای الکتریکی استفاده میشود. داشتن یک مدل سهبعدی آماده از کلید کامپکت در فرمت DWG باعث میشود طراح بتواند ابعاد، محل نصب، فضای اشغالشده، جانمایی کابلها و هماهنگی آن با سایر تجهیزات تابلو برق را دقیقتر بررسی کند.
معرفی فایل 3D Compact Switch Drawing DWG
مدل 3D Compact Switch Drawing DWG یک فایل سهبعدی قابل استفاده در نرمافزارهای CAD است که نمایی دقیق و کاربردی از کلید کامپکت را در اختیار کاربران قرار میدهد. این فایل معمولاً برای طراحی تابلوهای برق صنعتی، تابلوهای توزیع، تابلوهای کنترل، تابلوهای قدرت، اتاق برق و پروژههای الکتریکال مورد استفاده قرار میگیرد.
در طراحی تابلو برق، تنها رسم شماتیک مدار کافی نیست. مهندس طراح باید ابعاد واقعی تجهیزات، فضای مورد نیاز برای نصب، فاصله ایمنی، محل ورود و خروج کابل، نحوه اتصال باسبار، مسیر سیمکشی، دسترسی اپراتور و امکان تعمیر و نگهداری را نیز بررسی کند. به همین دلیل استفاده از یک مدل سهبعدی آماده از کلید کامپکت میتواند سرعت طراحی را افزایش دهد و خطاهای اجرایی را کاهش دهد.
این فایل برای جانمایی تجهیزات در تابلو برق، تهیه نقشههای اجرایی، بررسی تداخل قطعات، مستندسازی فنی و ارائه طرح به کارفرما بسیار کاربردی است.
کلید کامپکت چیست؟
کلید کامپکت نوعی کلید اتوماتیک حفاظتی است که در مدارهای برق فشار ضعیف برای قطع و وصل جریان و محافظت از تجهیزات الکتریکی استفاده میشود. این کلیدها معمولاً دارای بدنه قالبی عایق هستند و به همین دلیل به آنها Molded Case Circuit Breaker یا بهاختصار MCCB گفته میشود.
کلید کامپکت در مقایسه با کلیدهای مینیاتوری، ظرفیت قطع بالاتر و محدوده جریان گستردهتری دارد و معمولاً در تابلوهای صنعتی، تابلوهای اصلی توزیع، سیستمهای موتوری، ورودی ساختمانها و خطوط تغذیه تجهیزات پرمصرف استفاده میشود.
کاربردهای رایج کلید کامپکت:
- حفاظت مدار در برابر اضافهبار
- حفاظت در برابر اتصال کوتاه
- قطع و وصل مدارهای قدرت
- استفاده در تابلو برق صنعتی
- حفاظت موتور، ترانسفورماتور و کابل
- استفاده در تابلوهای توزیع اصلی و فرعی
- حفاظت ورودی برق ساختمان یا واحد صنعتی
- کنترل و ایزولهکردن بخشهای مختلف مدار
کاربرد فایل 3D DWG کلید کامپکت
فایل 3D Compact Switch Drawing DWG در بخشهای مختلف طراحی و اجرای پروژههای برق کاربرد دارد. این مدل سهبعدی به طراحان کمک میکند تا محل قرارگیری کلید کامپکت را در تابلو برق یا محیط نصب بهصورت دقیقتر مشخص کنند.
موارد استفاده:
- طراحی سهبعدی تابلو برق صنعتی
- جانمایی کلید کامپکت داخل تابلو
- بررسی فضای نصب تجهیزات الکتریکی
- طراحی تابلو توزیع برق
- تهیه نقشههای اجرایی و کارگاهی
- بررسی تداخل کلید با تجهیزات مجاور
- هماهنگی با مسیر کابلکشی و باسبار
- طراحی درب تابلو، صفحه نصب و ریل تجهیزات
- استفاده در پروژههای برق فشار ضعیف
- مدلسازی تجهیزات برقی در AutoCAD
- تهیه مستندات فنی برای کارفرما یا پیمانکار
- استفاده در پروژههای آموزشی و دانشگاهی
مزایای استفاده از فایل آماده DWG
استفاده از فایل آماده 3D Compact Switch Drawing DWG باعث میشود طراح زمان کمتری برای مدلسازی اولیه صرف کند و بتواند تمرکز بیشتری روی طراحی کلی تابلو و هماهنگی تجهیزات داشته باشد.
مهمترین مزایا:
- صرفهجویی در زمان طراحی
- مناسب برای AutoCAD و نرمافزارهای CAD
- امکان استفاده در طراحی سهبعدی تابلو برق
- کمک به جانمایی دقیق کلید کامپکت
- کاهش خطاهای اجرایی در ساخت تابلو
- امکان بررسی فضای نصب و تعمیرات
- مناسب برای پروژههای برق صنعتی و ساختمانی
- قابل استفاده در نقشههای اجرایی و ارائه فنی
- کمک به هماهنگی با تجهیزات دیگر مانند کنتاکتور، رله، فیوز و باسبار
- افزایش کیفیت مدلسازی و مستندسازی پروژه
این فایل برای چه کسانی مناسب است؟
فایل 3D Compact Switch Drawing DWG برای گروههای مختلفی از متخصصان و کاربران فنی قابل استفاده است.
مهندسان برق
مهندسان برق میتوانند از این فایل برای طراحی تابلو برق، جانمایی تجهیزات حفاظتی، بررسی ابعاد و تهیه نقشههای اجرایی استفاده کنند.
طراحان تابلو برق
طراحان تابلو برق صنعتی و ساختمانی میتوانند با استفاده از این مدل، چیدمان داخلی تابلو را بهتر بررسی کرده و محل نصب کلید کامپکت را دقیقتر مشخص کنند.
پیمانکاران برق صنعتی
پیمانکاران میتوانند از این فایل برای هماهنگی با تیم ساخت تابلو، نصب تجهیزات، مسیر کابلکشی و ارائه نقشههای کارگاهی استفاده کنند.
دفاتر فنی و شرکتهای مهندسی
دفاتر فنی میتوانند این مدل را در نقشههای اجرایی، مستندات پروژه، دیتیلهای نصب و مدارک تحویلی به کارفرما استفاده کنند.
دانشجویان و کاربران AutoCAD
دانشجویان رشته برق و کاربران CAD میتوانند از این فایل برای تمرین مدلسازی، پروژههای آموزشی و طراحی نمونه تابلو برق استفاده کنند.
مشخصات کلی فایل
- عنوان انگلیسی: 3D Compact Switch Drawing DWG
- عنوان فارسی: فایل سهبعدی DWG کلید کامپکت
- موضوع: کلید کامپکت / کلید اتوماتیک MCCB
- نوع فایل: DWG سهبعدی
- حوزه کاربرد: برق صنعتی، تابلو برق، سیستمهای توزیع، طراحی الکتریکال
- قابل استفاده در: AutoCAD و نرمافزارهای CAD سازگار با DWG
- نوع استفاده: جانمایی، طراحی تابلو، مدلسازی سهبعدی، نقشه اجرایی، مستندسازی فنی
- مناسب برای: مهندسان برق، طراحان تابلو، پیمانکاران، دفاتر فنی و دانشجویان
نکته مهم: پیش از استفاده نهایی از فایل، بهتر است مقیاس، واحد ترسیم، ابعاد مدل و سطح جزئیات آن با تجهیزات واقعی و کاتالوگ برند مورد نظر تطبیق داده شود.
نکات مهم هنگام استفاده از مدل کلید کامپکت
برای استفاده حرفهایتر از فایل 3D Compact Switch Drawing DWG در پروژههای واقعی، توجه به چند نکته ضروری است:
-
بررسی ابعاد واقعی کلید
ابعاد کلیدهای کامپکت در برندها و جریانهای نامی مختلف متفاوت است. قبل از استفاده اجرایی، مدل را با کاتالوگ سازنده تطبیق دهید.
-
کنترل جریان نامی و ظرفیت قطع
در طراحی واقعی تابلو برق، انتخاب MCCB باید بر اساس جریان نامی، ظرفیت قطع اتصال کوتاه، نوع بار و شرایط شبکه انجام شود.
-
توجه به فضای کابلکشی
فضای کافی برای ورود و خروج کابلها، نصب کابلشو، خم کابل و اتصال به ترمینالهای کلید باید در نظر گرفته شود.
-
هماهنگی با باسبار و تجهیزات مجاور
در تابلوهای قدرت، کلید کامپکت ممکن است به باسبار، شینه مسی یا کابل متصل شود. محل نصب باید با سایر تجهیزات هماهنگ باشد.
-
رعایت فاصله ایمنی و تهویه
فاصله مناسب از بدنه تابلو، تجهیزات کناری و مسیرهای تهویه باید بررسی شود تا عملکرد کلید در شرایط کاری مناسب باقی بماند.
-
بررسی دسترسی اپراتور
محل نصب کلید باید بهگونهای باشد که اپراتور بتواند به اهرم قطع و وصل، نشانگر وضعیت و تجهیزات جانبی دسترسی مناسب داشته باشد.
کاربرد در طراحی تابلو برق
یکی از مهمترین کاربردهای فایل 3D Compact Switch Drawing DWG، استفاده در طراحی تابلو برق است. در تابلوهای برق صنعتی و ساختمانی، چیدمان دقیق تجهیزات نقش بسیار مهمی در کیفیت ساخت، ایمنی، تعمیرات و بهرهبرداری دارد.
با استفاده از مدل سهبعدی کلید کامپکت، طراح میتواند موارد زیر را بررسی کند:
- محل نصب کلید روی صفحه مونتاژ
- فضای مورد نیاز برای کابلهای ورودی و خروجی
- فاصله کلید از کنتاکتور، رله، فیوز و ترمینال
- هماهنگی با درب تابلو و دسته گردان احتمالی
- محل نصب باسبار یا شینه مسی
- دسترسی به پیچهای اتصال و ترمینالها
- امکان سرویس، تعویض یا تست کلید
- جلوگیری از برخورد تجهیزات در مدل سهبعدی
این بررسیها باعث میشود نقشه نهایی تابلو برق دقیقتر، اجراییتر و حرفهایتر باشد.
موارد استفاده پیشنهادی
این فایل میتواند در پروژههای مختلفی مورد استفاده قرار گیرد، از جمله:
- طراحی تابلو برق صنعتی
- طراحی تابلو توزیع اصلی و فرعی
- جانمایی کلید MCCB در تابلو
- مدلسازی تجهیزات برق فشار ضعیف
- نقشههای اجرایی اتاق برق
- طراحی تابلو کنترل موتور
- پروژههای کارخانه، کارگاه و ساختمانهای بزرگ
- تهیه نقشه ساخت تابلو برق
- مستندسازی فنی پروژههای الکتریکال
- پروژههای آموزشی AutoCAD و برق صنعتی
جمعبندی
فایل 3D Compact Switch Drawing DWG یک مدل سهبعدی کاربردی از کلید کامپکت یا MCCB است که برای طراحی تابلو برق، جانمایی تجهیزات، بررسی فضای نصب، مدلسازی سهبعدی و تهیه نقشههای اجرایی بسیار مفید است. این فایل به مهندسان برق، طراحان تابلو، پیمانکاران و کاربران AutoCAD کمک میکند تا طراحی دقیقتر، سریعتر و حرفهایتری داشته باشند.
اگر در حال طراحی تابلو برق صنعتی، تابلو توزیع، سیستم برق فشار ضعیف یا پروژههای الکتریکال هستید، استفاده از این فایل آماده میتواند باعث افزایش دقت طراحی، کاهش خطاهای اجرایی و بهبود کیفیت ارائه نهایی پروژه شود.
عنوان پیشنهادی برای سئو
دانلود فایل سهبعدی DWG کلید کامپکت | 3D Compact Switch Drawing DWG
متا دیسکریپشن پیشنهادی
دانلود فایل 3D Compact Switch Drawing DWG شامل مدل سهبعدی کلید کامپکت MCCB برای AutoCAD، طراحی تابلو برق، جانمایی تجهیزات الکتریکی، برق صنعتی و نقشههای اجرایی.
کلمات کلیدی پیشنهادی
- دانلود فایل DWG کلید کامپکت
- مدل سهبعدی کلید کامپکت
- 3D Compact Switch Drawing DWG
- فایل AutoCAD کلید MCCB
- مدل CAD کلید اتوماتیک
- نقشه سهبعدی کلید کامپکت
- فایل DWG تجهیزات تابلو برق
- مدل کلید اتوماتیک کامپکت
- طراحی تابلو برق با DWG
- مدل سهبعدی MCCB برای AutoCAD
سوالات متداول
آیا این فایل برای AutoCAD مناسب است؟
بله، این فایل با فرمت DWG ارائه میشود و برای AutoCAD و نرمافزارهای سازگار با DWG قابل استفاده است.
آیا میتوان از این مدل در طراحی تابلو برق استفاده کرد؟
بله، این مدل برای جانمایی کلید کامپکت در تابلو برق، بررسی فضای نصب و هماهنگی با سایر تجهیزات بسیار کاربردی است.
آیا فایل قابل ویرایش است؟
در بیشتر موارد فایلهای DWG قابل ویرایش هستند و میتوان موقعیت، لایهها، مقیاس و جزئیات مدل را متناسب با پروژه تغییر داد.
آیا این مدل برای اجرای نهایی کافی است؟
برای طراحی و جانمایی بسیار مفید است، اما برای اجرای نهایی باید ابعاد، مشخصات فنی، جریان نامی و ظرفیت قطع کلید با کاتالوگ سازنده و الزامات پروژه تطبیق داده شود.
