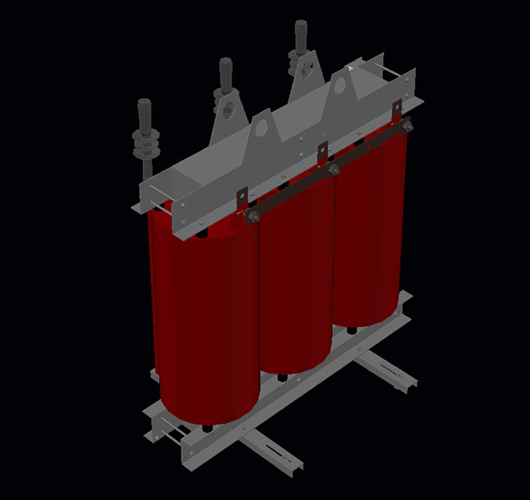

Transformer 100kVA 3D AutoCAD Drawing
فایل Transformer 100kVA 3D AutoCAD Drawing شامل مدل سهبعدی یک ترانسفورماتور 100 کیلوولتآمپر در فرمت DWG است که برای استفاده در پروژههای برق، طراحی پستهای توزیع، اتاق برق، محوطههای صنعتی، موتورخانههای تاسیساتی، سایتپلان کارخانهها و مدلسازی سهبعدی تاسیسات الکتریکی کاربرد دارد.
ترانسفورماتور یکی از تجهیزات اصلی در شبکههای توزیع برق است و نقش مهمی در تبدیل سطح ولتاژ و تأمین انرژی الکتریکی ساختمانها، کارگاهها، مراکز صنعتی و مجموعههای تجاری دارد. استفاده از یک مدل سهبعدی آماده از ترانس 100kVA به مهندسان و طراحان کمک میکند تا جانمایی تجهیز، فضای نصب، مسیر کابلکشی، فاصله ایمنی، دسترسی تعمیراتی و هماهنگی با سایر تجهیزات را بهتر بررسی کنند.
معرفی فایل Transformer 100kVA 3D AutoCAD Drawing
مدل Transformer 100kVA 3D AutoCAD Drawing یک فایل سهبعدی CAD از ترانسفورماتور با ظرفیت نامی 100kVA است. این فایل میتواند در محیط AutoCAD و سایر نرمافزارهای سازگار با فرمت DWG باز شده و در پروژههای طراحی برق، معماری، صنعتی و تاسیساتی مورد استفاده قرار گیرد.
این مدل معمولاً برای نمایش ابعاد کلی، بدنه، رادیاتورهای خنککننده، بوشینگها، پایهها، جعبه ترمینال، مخزن روغن، چرخها یا پایه نگهدارنده و سایر اجزای ظاهری ترانسفورماتور استفاده میشود. البته سطح جزئیات فایل باید پس از باز کردن مدل بررسی شود.
نکته مهم: عنوان فایل به ترانسفورماتور 100kVA اشاره دارد، اما ابعاد واقعی، نوع ترانس، سطح ولتاژ، خشک یا روغنی بودن، برند سازنده، استاندارد ساخت و جزئیات فنی باید با کاتالوگ واقعی تجهیز موردنظر کنترل شود.
ترانسفورماتور 100kVA چیست؟
ترانسفورماتور 100kVA تجهیزی الکتریکی است که برای تبدیل سطح ولتاژ در شبکههای توزیع و مصرف مورد استفاده قرار میگیرد. ظرفیت 100 کیلوولتآمپر معمولاً برای ساختمانهای متوسط، کارگاهها، مجموعههای تجاری کوچک، تجهیزات صنعتی سبک، سیستمهای خدماتی و برخی پستهای توزیع کوچک کاربرد دارد.
ترانسفورماتورها از نظر نوع ساخت، شرایط نصب و سیستم خنککاری به مدلهای مختلفی تقسیم میشوند، از جمله:
- ترانسفورماتور روغنی
- ترانسفورماتور خشک
- ترانسفورماتور توزیع
- ترانسفورماتور زمینی
- ترانسفورماتور پدمانتد
- ترانسفورماتور نصب داخلی
- ترانسفورماتور نصب فضای باز
در فایلهای سهبعدی DWG، معمولاً هدف اصلی نمایش هندسه و جانمایی تجهیز است، نه ارائه کامل مشخصات الکتریکی.
اجزای رایج در مدل سهبعدی ترانسفورماتور
بسته به سطح جزئیات فایل، مدل Transformer 100kVA 3D AutoCAD Drawing ممکن است شامل بخشهای زیر باشد:
- بدنه اصلی ترانسفورماتور
- مخزن روغن یا محفظه اصلی
- رادیاتورهای خنککننده
- بوشینگهای فشار متوسط و فشار ضعیف
- ترمینالهای اتصال کابل
- پایه یا شاسی نصب
- چرخهای جابهجایی، در صورت وجود
- درپوش فوقانی
- پلاک مشخصات بهصورت نمادین
- جعبه کابل یا محفظه اتصال
- شیر تخلیه روغن، در صورت مدلسازی
- قلاب حمل یا نقاط لیفتینگ
- جزئیات ظاهری بدنه و اتصالات
این اجزا به طراح کمک میکنند تا مدل را در فضاهای فنی و تاسیساتی با درک بهتری جانمایی کند.
کاربرد فایل Transformer 100kVA 3D AutoCAD Drawing
فایل سهبعدی ترانسفورماتور 100kVA برای پروژههای مختلف مهندسی و طراحی قابل استفاده است. این مدل میتواند در طراحی پست برق، پلان تجهیزات الکتریکی، سایتپلان صنعتی و مدلسازی تاسیسات برق به کار رود.
مهمترین کاربردها:
- طراحی پست برق کوچک
- جانمایی ترانسفورماتور در اتاق برق
- مدلسازی سهبعدی تاسیسات الکتریکی
- طراحی محوطه صنعتی
- استفاده در پروژههای کارخانه و کارگاه
- طراحی مسیر کابلکشی فشار متوسط و فشار ضعیف
- بررسی فضای تعمیرات و نگهداری
- هماهنگی با تابلوهای برق و تجهیزات حفاظتی
- استفاده در رندرینگ صنعتی
- تکمیل مدلهای سهبعدی BIM/CAD
- ارائه پروژه به کارفرما
- آموزش طراحی پست و تجهیزات برق
- استفاده در پروژههای دانشجویی مهندسی برق و معماری صنعتی
مزایای استفاده از مدل آماده ترانسفورماتور DWG
استفاده از مدل آماده Transformer 100kVA 3D AutoCAD Drawing باعث صرفهجویی در زمان طراحی و افزایش دقت در جانمایی اولیه تجهیزات میشود.
مزایای اصلی:
- کاهش زمان مدلسازی سهبعدی
- آماده برای استفاده در AutoCAD
- مناسب برای جانمایی در اتاق برق و پست
- کمک به بررسی ابعاد و فواصل دسترسی
- مناسب برای رندرینگ و ارائه فنی
- کاربردی در طراحی سایتپلان صنعتی
- قابل استفاده در پروژههای آموزشی
- امکان تغییر مقیاس و موقعیت مدل
- کمک به هماهنگی بین رشتههای برق، معماری و مکانیک
- افزایش کیفیت بصری نقشههای سهبعدی
- مناسب برای آرشیو بلوکهای سهبعدی DWG
این فایل برای چه کسانی مناسب است؟
فایل Transformer 100kVA 3D AutoCAD Drawing برای متخصصان و کاربران مختلف در حوزه طراحی، اجرا و آموزش قابل استفاده است.
مهندسان برق
مهندسان برق میتوانند از این مدل برای جانمایی ترانس در پست، اتاق برق، محوطه صنعتی و هماهنگی با تابلوهای فشار ضعیف، تابلو MV، کابلها و تجهیزات حفاظتی استفاده کنند.
طراحان تاسیسات الکتریکی
این فایل برای طراحی فضاهای تاسیساتی، بررسی مسیر کابلکشی، محل نصب سینی کابل، داکتها، تهویه و فاصله دسترسی بسیار کاربردی است.
معماران و طراحان صنعتی
در پروژههای صنعتی و ساختمانی، معماران میتوانند از این مدل برای پیشبینی فضای موردنیاز اتاق ترانس یا پست برق استفاده کنند.
مدلسازان سهبعدی و رندرکاران
برای ساخت صحنههای صنعتی، اتاق برق، محوطه کارخانه و مدلهای فنی واقعگرایانه، این فایل میتواند بهعنوان آبجکت آماده مورد استفاده قرار گیرد.
دانشجویان
دانشجویان مهندسی برق، معماری و طراحی صنعتی میتوانند از این فایل برای پروژههای آموزشی، تمرین AutoCAD و شناخت تجهیزات پست برق استفاده کنند.
مشخصات کلی فایل
| مشخصه |
توضیحات |
| عنوان انگلیسی |
Transformer 100kVA 3D AutoCAD Drawing |
| عنوان فارسی |
مدل سهبعدی ترانسفورماتور 100kVA اتوکد |
| موضوع |
ترانسفورماتور توزیع |
| ظرفیت نامی |
100kVA |
| فرمت فایل |
DWG |
| نوع مدل |
سهبعدی |
| نرمافزار پیشنهادی |
AutoCAD |
| حوزه کاربرد |
برق، تاسیسات، پست توزیع، صنعت، رندرینگ |
| نوع استفاده |
جانمایی، مدلسازی، بررسی فضا، ارائه و آموزش |
| مناسب برای |
مهندسان برق، طراحان تاسیسات، معماران، مدلسازان و دانشجویان |
توجه: این جدول مشخصات عمومی فایل را نشان میدهد. برای استفاده اجرایی، مشخصات واقعی تجهیز باید از کاتالوگ سازنده و نقشههای تأییدشده پروژه کنترل شود.
نکات مهم هنگام استفاده از مدل سهبعدی ترانسفورماتور
برای استفاده حرفهای از فایل Transformer 100kVA 3D AutoCAD Drawing بهتر است موارد زیر بررسی شود:
1. کنترل ابعاد و مقیاس
پیش از جانمایی در پروژه اصلی، ابعاد مدل را بررسی کنید. طول، عرض، ارتفاع، فاصله رادیاتورها، محل بوشینگها و پایهها باید با مدل واقعی تجهیز تطبیق داشته باشد.
2. بررسی نوع ترانسفورماتور
ترانس 100kVA ممکن است روغنی، خشک، زمینی، هوایی، داخلی یا فضای باز باشد. نوع مدل موجود در فایل باید با نیاز پروژه هماهنگ شود.
3. رعایت فاصلههای ایمنی
در طراحی اتاق ترانس یا پست، فاصلههای ایمنی اطراف تجهیز، مسیر دسترسی، فضای سرویس، تهویه و محدودیتهای نصب باید مطابق استانداردها و دستورالعملهای معتبر رعایت شود.
4. بررسی مسیر کابلکشی
محل ورود و خروج کابلهای فشار متوسط و فشار ضعیف باید با جهت قرارگیری بوشینگها و تابلوهای مربوطه هماهنگ باشد.
5. توجه به تهویه و دفع حرارت
ترانسفورماتورها هنگام کار گرما تولید میکنند. بنابراین در طراحی محل نصب، تهویه طبیعی یا مکانیکی، فاصله از دیوارها و مسیر جریان هوا اهمیت زیادی دارد.
6. هماهنگی با تابلوهای برق
ترانس معمولاً با تابلو MV، تابلو LV، کلیدهای حفاظتی، کابلها، ارتینگ و تجهیزات اندازهگیری در ارتباط است. جانمایی سهبعدی میتواند از تداخلات احتمالی جلوگیری کند.
7. بررسی وزن و فونداسیون
در پروژههای اجرایی، وزن ترانس و نیاز به فونداسیون، سکوی نصب، ریل یا چرخ باید طبق اطلاعات سازنده بررسی شود.
8. بررسی سیستم ارتینگ
بدنه ترانس باید طبق اصول ایمنی به سیستم ارت متصل شود. در مدل سهبعدی، مسیر ارت و فضای اتصال آن نیز میتواند در طراحی لحاظ شود.
کاربرد در طراحی اتاق ترانس و پست برق
یکی از مهمترین کاربردهای این فایل، استفاده در طراحی اتاق ترانسفورماتور یا پست برق است. مدل سهبعدی ترانس به طراح کمک میکند ابعاد واقعی تجهیز را در فضا شبیهسازی کرده و محل قرارگیری آن را نسبت به دیوارها، تابلوها، دربها، کانال کابل و تجهیزات تهویه بررسی کند.
موارد قابل بررسی در جانمایی:
- فاصله ترانس از دیوارها
- فضای دسترسی اپراتور
- مسیر باز شدن دربها
- محل نصب تابلو فشار ضعیف
- محل نصب تابلو فشار متوسط
- مسیر کانال یا ترنچ کابل
- مسیر تهویه و خروج هوای گرم
- محل قرارگیری تجهیزات اطفای حریق
- دسترسی برای تعمیرات و جابهجایی
- مسیر ورود و خروج ترانس از اتاق
طراحی صحیح این موارد میتواند از مشکلات اجرایی و تداخلات در زمان نصب جلوگیری کند.
کاربرد در پروژههای صنعتی
در پروژههای صنعتی مانند کارخانهها، کارگاهها، خطوط تولید، سولهها و مراکز خدماتی، ترانسفورماتور نقش کلیدی در تأمین برق دارد. استفاده از فایل Transformer 100kVA 3D AutoCAD Drawing در این پروژهها به طراح کمک میکند تا محل نصب تجهیز را متناسب با مسیر بار الکتریکی و تابلوهای اصلی انتخاب کند.
نمونه کاربردها در صنعت:
- طراحی پست برق کارخانه
- جانمایی ترانس در محوطه صنعتی
- طراحی اتاق برق سوله
- هماهنگی ترانس با تابلوهای اصلی
- بررسی دسترسی لیفتراک یا جرثقیل برای حمل تجهیز
- جانمایی کابلهای ورودی و خروجی
- طراحی فونداسیون یا سکوی نصب
- ساخت رندر فنی از تجهیزات برق صنعتی
تفاوت مدل سهبعدی ترانس با نقشه اجرایی
فایل DWG سهبعدی ترانسفورماتور بیشتر برای جانمایی، نمایش بصری و هماهنگی طراحی استفاده میشود. این فایل لزوماً جایگزین نقشه اجرایی، کاتالوگ سازنده یا مدارک فنی تاییدشده نیست.
| نوع فایل |
کاربرد |
| مدل سهبعدی DWG |
جانمایی، رندرینگ، بررسی تداخلات و ارائه |
| نقشه دوبعدی ابعادی |
کنترل ابعاد، نصب و هماهنگی پلان |
| کاتالوگ سازنده |
مشخصات الکتریکی، ابعاد دقیق، وزن و استاندارد |
| نقشه اجرایی پست |
نصب نهایی، کابلکشی، ارتینگ، حفاظت و ایمنی |
بنابراین برای طراحی نهایی، مدل سهبعدی باید با اسناد فنی معتبر پروژه مطابقت داده شود.
نکات ایمنی و طراحی
ترانسفورماتورها تجهیزات الکتریکی حساس و پرخطر هستند. هنگام طراحی محل نصب، باید اصول ایمنی و استانداردهای مرتبط رعایت شود.
نکات مهم:
- رعایت حریم الکتریکی اطراف ترانس
- پیشبینی تهویه مناسب
- در نظر گرفتن مسیر خروج اضطراری
- استفاده از تجهیزات حفاظتی مناسب
- طراحی سیستم ارتینگ استاندارد
- رعایت فاصله از مواد قابل اشتعال
- توجه به الزامات اطفای حریق
- جلوگیری از نفوذ آب و رطوبت
- پیشبینی دسترسی برای سرویس دورهای
- استفاده از تابلوها و علائم هشدار ایمنی
برای اجرای واقعی، طراحی باید توسط مهندس برق دارای صلاحیت و بر اساس استانداردهای معتبر انجام شود.
موارد استفاده پیشنهادی
فایل Transformer 100kVA 3D AutoCAD Drawing میتواند در پروژههای زیر مورد استفاده قرار گیرد:
- طراحی پست برق 100kVA
- مدلسازی اتاق ترانس
- طراحی کارخانه و سوله صنعتی
- طراحی محوطه تاسیساتی
- جانمایی تجهیزات برق فشار متوسط و ضعیف
- پروژههای صنعتی و کارگاهی
- رندرینگ اتاق برق
- آموزش طراحی تجهیزات الکتریکی
- پروژههای دانشگاهی مهندسی برق
- تکمیل آرشیو بلوکهای سهبعدی DWG
- هماهنگی طراحی بین رشتهای در پروژههای CAD/BIM
جمعبندی
فایل Transformer 100kVA 3D AutoCAD Drawing یک مدل سهبعدی کاربردی از ترانسفورماتور 100kVA در فرمت DWG است که برای پروژههای برق، تاسیسات، طراحی پست، اتاق ترانس، کارخانه، محوطه صنعتی، رندرینگ و آموزش AutoCAD بسیار مفید است.
این فایل به مهندسان و طراحان کمک میکند تا ترانس را در فضای پروژه جانمایی کرده، ابعاد و دسترسیها را بررسی کنند و هماهنگی بهتری میان تجهیزات الکتریکی، معماری و تاسیسات ایجاد شود. با این حال، برای استفاده اجرایی، کنترل مدل با کاتالوگ سازنده، استانداردهای نصب، مشخصات واقعی تجهیز و الزامات ایمنی ضروری است.
عنوان پیشنهادی برای سئو
دانلود مدل سهبعدی ترانسفورماتور 100kVA DWG | Transformer 100kVA 3D AutoCAD Drawing
متا دیسکریپشن پیشنهادی
دانلود فایل Transformer 100kVA 3D AutoCAD Drawing شامل مدل سهبعدی ترانسفورماتور 100kVA در فرمت DWG برای AutoCAD، مناسب طراحی پست برق، اتاق ترانس، پروژههای صنعتی، تاسیسات الکتریکی و رندرینگ.
کلمات کلیدی پیشنهادی
- دانلود ترانسفورماتور سهبعدی DWG
- Transformer 100kVA 3D AutoCAD Drawing
- مدل سهبعدی ترانس 100kVA
- فایل اتوکد ترانسفورماتور
- ترانسفورماتور 100 کیلوولت آمپر DWG
- بلوک سهبعدی ترانسفورماتور
- مدل CAD ترانس برق
- دانلود مدل ترانسفورماتور AutoCAD
- نقشه سهبعدی پست برق
- مدل سهبعدی تجهیزات برق
- ترانس توزیع 100kVA اتوکد
- فایل DWG ترانس برق صنعتی
سوالات متداول
آیا این فایل در AutoCAD قابل استفاده است؟
بله، فایل با فرمت DWG ارائه میشود و در AutoCAD و نرمافزارهای سازگار با DWG قابل استفاده است.
آیا این مدل برای طراحی پست برق مناسب است؟
بله، این مدل برای جانمایی اولیه ترانس در اتاق ترانس، پست برق و محوطههای صنعتی مناسب است.
آیا فایل شامل مشخصات کامل الکتریکی ترانس است؟
خیر، مدل سهبعدی معمولاً برای نمایش هندسی و جانمایی استفاده میشود. مشخصات الکتریکی باید از کاتالوگ سازنده کنترل شود.
آیا میتوان از این مدل در پروژه اجرایی استفاده کرد؟
برای جانمایی و هماهنگی طراحی میتوان استفاده کرد، اما برای اجرای نهایی باید ابعاد، وزن، نوع ترانس، استاندارد نصب و اطلاعات سازنده بررسی و تأیید شود.
آیا این مدل برای رندرینگ صنعتی کاربرد دارد؟
بله، با اعمال متریال مناسب و نورپردازی، میتوان از این فایل در رندرینگ اتاق برق، پست توزیع و پروژههای صنعتی استفاده کرد.
