Air Valve 3D AutoCAD Drawing

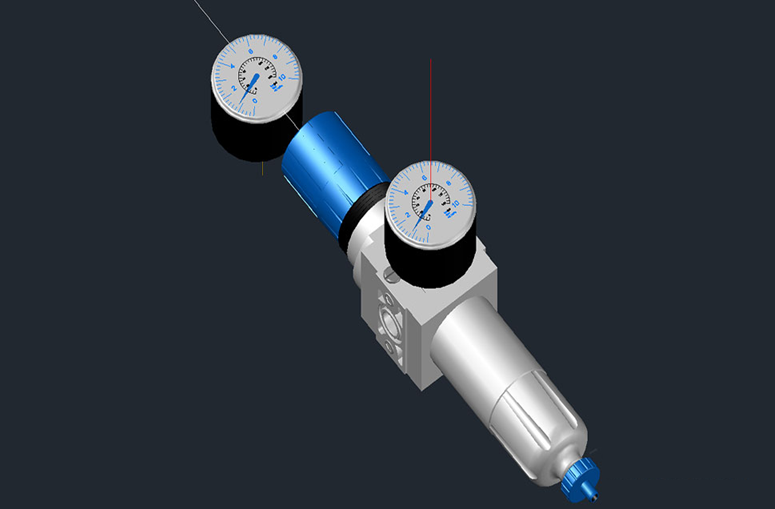

فایل Air Valve 3D AutoCAD Drawing یک مدل سهبعدی آماده از شیر هوا است که برای استفاده در پروژههای تأسیسات مکانیکی، سیستمهای پنوماتیک، خطوط لوله، شبکههای انتقال سیال، طراحی صنعتی، مدلسازی سهبعدی و نقشهکشی فنی بسیار کاربردی میباشد. این فایل به مهندسان، طراحان صنعتی و کاربران نرمافزار AutoCAD کمک میکند تا بدون نیاز به مدلسازی از ابتدا، یک قطعه کاربردی از تجهیزات کنترلی جریان را در پروژههای خود به کار ببرند.
شیر هوا یکی از اجزای مهم در بسیاری از سیستمهای لولهکشی و تأسیسات است که برای تخلیه هوا، ورود هوا، کنترل جریان هوا، جلوگیری از ایجاد خلأ و بهبود عملکرد شبکه مورد استفاده قرار میگیرد. وجود مدل سهبعدی آماده از این قطعه باعث میشود طراحی، جانمایی، بررسی ابعاد و مستندسازی فنی پروژه با سرعت و دقت بیشتری انجام شود.
معرفی فایل Air Valve 3D AutoCAD Drawing
فایل Air Valve 3D AutoCAD Drawing شامل مدل سهبعدی یک شیر هوا در قالب قابل استفاده در AutoCAD است. این مدل میتواند شامل اجزایی مانند بدنه شیر، محل اتصال به لوله، درپوش، فلنج یا رزوه، بخش خروج هوا و جزئیات ظاهری مرتبط باشد. بسته به نوع طراحی، شیر هوا ممکن است برای سیستمهای آبرسانی، خطوط صنعتی، تأسیسات ساختمانی یا مدارهای پنوماتیک به کار رود.
در پروژههای تأسیساتی و صنعتی، نمایش دقیق تجهیزات کنترلی مانند شیر هوا اهمیت زیادی دارد؛ زیرا این تجهیزات باید در محل مناسب نصب شوند و از نظر ارتفاع، جهت نصب، دسترسی تعمیراتی و هماهنگی با سایر اجزای لولهکشی مورد بررسی قرار گیرند.
کاربردهای فایل Air Valve 3D AutoCAD Drawing
فایل Air Valve 3D AutoCAD Drawing در پروژههای مختلف تأسیساتی، صنعتی و مکانیکی کاربرد فراوانی دارد. برخی از مهمترین کاربردهای این فایل عبارتاند از:
- طراحی سیستمهای لولهکشی صنعتی
- استفاده در پروژههای تأسیسات مکانیکی ساختمان
- طراحی شبکههای آبرسانی و انتقال سیال
- جانمایی شیر هوا در مسیر خطوط لوله
- مدلسازی تجهیزات کنترلی در AutoCAD
- استفاده در سیستمهای پنوماتیک و هوای فشرده
- تهیه نقشههای سهبعدی تأسیسات
- بررسی فضای نصب و دسترسی تعمیراتی
- تکمیل مونتاژهای مکانیکی و پایپینگ
- استفاده در پروژههای تصفیهخانه و پمپاژ
- آموزش طراحی سیستمهای لولهکشی
- تهیه رندرها و پرزنتیشنهای فنی
- مستندسازی تجهیزات تأسیساتی
- بررسی هماهنگی شیر با فلنج، لوله و اتصالات
- استفاده در پروژههای صنعتی، ساختمانی و زیرساختی
این فایل برای چه کسانی مناسب است؟
فایل Air Valve 3D AutoCAD Drawing برای افراد و گروههای مختلفی در حوزه تأسیسات، مکانیک و طراحی صنعتی مناسب است.
مناسب برای:
- مهندسان مکانیک
- مهندسان تأسیسات
- طراحان پایپینگ
- کاربران نرمافزار AutoCAD
- نقشهکشان صنعتی
- مهندسان آب و فاضلاب
- طراحان سیستمهای پنوماتیک
- مهندسان پروژههای صنعتی
- دانشجویان مهندسی مکانیک و تأسیسات
- شرکتهای مشاور و پیمانکار تأسیسات
- دفاتر فنی و مهندسی
- تکنسینهای طراحی و نگهداری
- طراحان تجهیزات کنترلی جریان
مزایای استفاده از فایل Air Valve 3D AutoCAD Drawing
استفاده از فایل آماده Air Valve 3D AutoCAD Drawing باعث میشود فرآیند طراحی و مدلسازی تجهیزات تأسیساتی با سرعت بیشتری انجام شود. این فایل بهویژه برای پروژههایی که نیاز به جانمایی دقیق تجهیزات در مدل سهبعدی دارند، بسیار مفید است.
مزایای اصلی فایل:
- صرفهجویی در زمان مدلسازی
- آماده برای استفاده در AutoCAD
- مناسب برای پروژههای تأسیساتی و صنعتی
- کمک به جانمایی دقیق شیر در مسیر لولهکشی
- قابل استفاده در مدلهای پایپینگ و مکانیکی
- امکان بررسی ابعاد و فضای نصب
- قابلیت ویرایش و تغییر مقیاس
- مناسب برای رندرینگ و پرزنتیشن فنی
- کمک به مستندسازی تجهیزات پروژه
- افزایش کیفیت نقشههای سهبعدی
- قابل ترکیب با لولهها، فلنجها و اتصالات
- کاربردی برای پروژههای آموزشی و حرفهای
جزئیات فنی فایل
- عنوان فایل: Air Valve 3D AutoCAD Drawing
- موضوع: مدل سهبعدی شیر هوا
- نوع فایل: سهبعدی
- فرمت رایج: DWG یا فرمتهای سازگار با CAD
- دستهبندی: تأسیسات مکانیکی، پایپینگ، سیستمهای پنوماتیک، تجهیزات کنترلی
- نرمافزار قابل استفاده: AutoCAD و سایر نرمافزارهای CAD
- کاربرد: طراحی پایپینگ، جانمایی تجهیزات، مدلسازی صنعتی، مستندسازی و آموزش
- مناسب برای: مهندسان مکانیک، طراحان پایپینگ، مهندسان تأسیسات و دانشجویان
- قابلیت استفاده: ویرایش، تغییر ابعاد، ترکیب با مدلهای لولهکشی و استفاده در پروژههای سهبعدی صنعتی
اهمیت شیر هوا در سیستمهای لولهکشی و تأسیسات
شیر هوا در بسیاری از شبکههای لولهکشی نقش مهمی در عملکرد صحیح سیستم دارد. در خطوط انتقال آب و سیالات، تجمع هوا میتواند باعث کاهش راندمان، ایجاد ضربه، اختلال در جریان و حتی آسیب به تجهیزات شود. شیر هوا با تخلیه یا ورود کنترلشده هوا، به پایداری عملکرد شبکه کمک میکند.
مدل Air Valve 3D AutoCAD Drawing به طراح این امکان را میدهد که محل نصب شیر را در مدل سهبعدی بررسی کند و از هماهنگی آن با سایر اجزای سیستم مطمئن شود. این موضوع در پروژههای صنعتی، تصفیهخانهها، ایستگاههای پمپاژ و شبکههای تأسیساتی اهمیت زیادی دارد.
این مدل در بررسی موارد زیر مؤثر است:
- محل نصب شیر روی خط لوله
- فضای لازم برای تعمیر و نگهداری
- جهت قرارگیری شیر در سیستم
- هماهنگی با فلنجها و اتصالات
- ارتفاع نصب و دسترسی اپراتور
- نمایش دقیق تجهیزات در نقشههای سهبعدی
- آمادهسازی نقشههای اجرایی و فنی
- کاهش خطا در جانمایی تجهیزات
کاربرد در پروژههای صنعتی و تأسیساتی
فایل Air Valve 3D AutoCAD Drawing در انواع پروژههای صنعتی و تأسیساتی قابل استفاده است. این مدل میتواند بهعنوان بخشی از سیستم پایپینگ، شبکه انتقال سیال یا مدار پنوماتیک در مدلهای سهبعدی به کار رود.
نمونه کاربردها:
- شبکههای آبرسانی
- خطوط انتقال سیال
- سیستمهای هوای فشرده
- تأسیسات مکانیکی ساختمان
- ایستگاههای پمپاژ
- تصفیهخانههای آب و فاضلاب
- کارخانهها و خطوط تولید
- پروژههای پایپینگ صنعتی
- موتورخانهها و اتاقهای تجهیزات
- سیستمهای کنترلی و ابزار دقیق
کاربرد در پروژههای آموزشی و دانشگاهی
فایل Air Valve 3D AutoCAD Drawing برای دانشجویان و هنرجویان رشتههای مهندسی نیز مفید است. این فایل میتواند بهعنوان نمونهای از تجهیزات تأسیساتی و کنترلی در آموزش مدلسازی، طراحی پایپینگ و نقشهکشی صنعتی مورد استفاده قرار گیرد.
موارد استفاده آموزشی:
- آموزش طراحی پایپینگ در AutoCAD
- تمرین مدلسازی تجهیزات مکانیکی
- پروژههای دانشجویی مهندسی مکانیک
- آموزش سیستمهای پنوماتیک
- تحلیل اجزای شبکههای لولهکشی
- تهیه شیتهای فنی و آموزشی
- تمرین جانمایی تجهیزات تأسیساتی
- آشنایی با تجهیزات کنترلی جریان
نکات مهم هنگام استفاده از فایل
برای استفاده بهتر از فایل Air Valve 3D AutoCAD Drawing در پروژههای صنعتی و تأسیساتی، بهتر است نکات زیر رعایت شوند:
- مقیاس مدل را با ابعاد واقعی پروژه هماهنگ کنید.
- نوع اتصال شیر با سیستم لولهکشی بررسی شود.
- جهت نصب و مسیر خروج هوا در مدل کنترل گردد.
- فضای کافی برای دسترسی، تعمیر و نگهداری در نظر گرفته شود.
- در پروژههای اجرایی، مشخصات فنی شیر با کاتالوگ سازنده تطبیق داده شود.
- لایهبندی مناسب برای تجهیزات، لولهها و اتصالات در فایل CAD رعایت شود.
- در صورت استفاده در مدلهای بزرگ، نامگذاری و دستهبندی اجزا انجام شود.
- سازگاری فایل با نسخه نرمافزار AutoCAD یا سایر نرمافزارهای CAD بررسی گردد.
عبارتهای پرجستجو برای این فایل
برای پیدا کردن این مدل، کاربران معمولاً از عبارتهای زیر استفاده میکنند:
- دانلود Air Valve 3D AutoCAD Drawing
- دانلود مدل سهبعدی شیر هوا
- فایل DWG شیر هوا
- مدل اتوکد شیر هوا
- Air Valve 3D Model
- Air Valve AutoCAD DWG
- فایل CAD شیر هوا
- دانلود آبجکت شیر هوا برای اتوکد
- مدل سهبعدی تجهیزات پایپینگ
- دانلود فایل سهبعدی شیر تأسیساتی
- AutoCAD air valve drawing
- مدل CAD شیر هوای صنعتی
- 3D air valve DWG
- دانلود مدل شیر پنوماتیک
- فایل سهبعدی تجهیزات مکانیکی
- آبجکت شیر هوا برای AutoCAD
جمعبندی
فایل Air Valve 3D AutoCAD Drawing یک مدل سهبعدی کاربردی از شیر هوا است که برای پروژههای تأسیسات مکانیکی، پایپینگ، سیستمهای پنوماتیک، خطوط انتقال سیال، طراحی صنعتی، مدلسازی سهبعدی و آموزش بسیار مناسب میباشد. این فایل به کاربران کمک میکند تا یک تجهیز مهم و کاربردی را بهصورت آماده در پروژههای خود قرار دهند و کیفیت طراحی، جانمایی و مستندسازی فنی را افزایش دهند.
اگر در حال طراحی سیستم لولهکشی، شبکه آبرسانی، مدار پنوماتیک، پروژه صنعتی یا مدل سهبعدی تأسیسات هستید، فایل Air Valve 3D AutoCAD Drawing میتواند انتخابی مناسب برای افزایش سرعت طراحی، کاهش خطاهای جانمایی و حرفهایتر شدن خروجی نهایی پروژه شما باشد.
