۱. پاراگراف معرفی اولیه

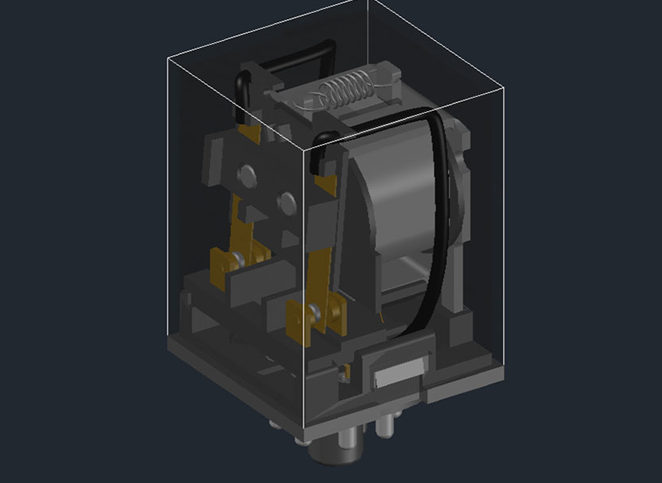

فایل Relay 3D Dwg یک مدل سهبعدی آماده و دقیق از رله (Relay) با فرمت DWG است که برای استفاده در نرمافزار AutoCAD و سایر محیطهای طراحی مهندسی کاربرد دارد. رله بهعنوان یک سوئیچ الکترومکانیکی یا الکترونیکی، یکی از قطعات کلیدی در مدارهای فرمان، تابلوهای برق، سیستمهای اتوماسیون صنعتی و پروژههای الکترونیکی است. این فایل سهبعدی به طراحان کمک میکند تا جزئیات دقیقی از این قطعه را در مدلسازیهای خود بگنجانند.
دانلود فایل اتوکد رله سهبعدی برای مهندسان برق، طراحان سیستمهای کنترل، متخصصان اتوماسیون، سازندگان تابلوهای برق و دانشجویان رشتههای فنی بسیار ضروری است. با استفاده از این مدل، دیگر نیازی به صرف زمان طولانی برای ترسیم سهبعدی این قطعه پیچیده نیست و میتوان بهسرعت چیدمان رلهها را روی ریلهای تابلو (DIN Rail) یا بردهای کنترلی بررسی کرد.
این مدل با دقت بالا طراحی شده و تمامی بخشهای ظاهری رله شامل بدنه، محل اتصالات و پایهها را نمایش میدهد. استفاده از این فایل در نقشههای اجرایی و ارائه پروژههای صنعتی، باعث افزایش دقت فنی و بهبود کیفیت بصری خروجی نهایی میشود.
۲. معرفی اجمالی فایل و کاربردها
فایل Relay 3D Dwg در دسته آبجکتهای سهبعدی برق صنعتی، تجهیزات اتوماسیون و قطعات الکترونیکی CAD قرار میگیرد. این مدل سهبعدی نمایانگر انواع رلههای شیشهای، رلههای تابلویی یا رلههای مورد استفاده در مدارهای فرمان است که در پروژههای پیچیده مهندسی برای مدیریت فضا و بررسی تداخلات فیزیکی به کار میرود.
رلهها وظیفه قطع و وصل جریان در مدارها را با استفاده از یک سیگنال کنترلی بر عهده دارند. در طراحی تابلوهای برق صنعتی، جانمایی صحیح رلهها در کنار کنتاکتورها، فیوزها و پیالسیها (PLC) اهمیت زیادی دارد. وجود یک مدل سهبعدی دقیق به طراح اجازه میدهد تا فضای لازم برای سیمکشی و دسترسی تعمیراتی را بهدرستی پیشبینی کند.
مهمترین کاربردهای این فایل عبارتند از:
- طراحی و جانمایی تابلوهای برق صنعتی و اتوماسیون.
- مدلسازی سهبعدی سیستمهای کنترل و ابزار دقیق.
- استفاده در نقشههای مونتاژ تجهیزات الکتریکی.
- طراحی بردهای الکترونیکی و باکسهای کنترلی.
- بررسی تداخلات فیزیکی در داخل محفظههای برق.
- ارائه حرفهای پروژههای مهندسی به کارفرما.
- استفاده در پروژههای دانشجویی و آموزش برق صنعتی.
- تکمیل کتابخانه اشیاء سهبعدی (Library) در اتوکد.
- شبیهسازی دقیق مسیرهای سیمکشی در فضای سهبعدی.
۳. توضیح برای مخاطبان هدف
این فایل بهطور اختصاصی برای مهندسان برق و طراحان اتوماسیون تولید شده است که نیاز دارند نقشههای خود را از حالت تکخطی یا دوبعدی به مدلهای سهبعدی اجرایی تبدیل کنند. با داشتن مدل سهبعدی رله، این متخصصان میتوانند ابعاد دقیق قطعه را در داخل تابلو بسنجند و از برخورد قطعات با درب تابلو یا سایر تجهیزات جلوگیری کنند.
سازندگان تابلوهای برق (Panel Builders) نیز از مخاطبان اصلی این فایل هستند. آنها میتوانند پیش از ساخت فیزیکی، چیدمان بهینه رلهها را روی سینی تابلو بهصورت سهبعدی مشاهده کنند که این امر منجر به کاهش خطاهای انسانی و صرفهجویی در مصرف سیم و فضای تابلو میشود.
همچنین، دانشجویان مهندسی برق و مکاترونیک میتوانند از این فایل برای یادگیری ساختار قطعات صنعتی و استفاده در پروژههای کلاسی و پایاننامههای خود بهره ببرند. استفاده از آبجکتهای واقعی مانند رله در پروژههای دانشگاهی، سطح علمی و فنی کار دانشجو را به طرز چشمگیری ارتقا میدهد.
۴. جزئیات فنی فایل
- فرمت فایل: DWG (قابل اجرا در تمامی نسخههای اتوکد)
- نوع مدل: سهبعدی (3D Modeling)
- واحد اندازهگیری: متریک (قابل تغییر بر اساس مقیاس پروژه)
- قابلیت ویرایش: کاملاً لایهبندی شده و قابل تغییر رنگ و متریال
- نرمافزار مورد نیاز: AutoCAD (نسخه ۲۰۱۰ به بالا) یا نرمافزارهای مشابه مانند Rhino و SketchUp
- جزئیات ظاهری: شامل بدنه اصلی، سوکت (در صورت وجود در مدل) و ترمینالهای اتصال
- حجم فایل: بهینهسازی شده برای جلوگیری از سنگین شدن محیط اتوکد
۵. ۱۰ نظر فرضی کاربری
✅ “مدل بسیار دقیقی بود، دقیقاً برای جانمایی در تابلو برق فشار ضعیف ازش استفاده کردم.”
✅ “جزئیات پایهها و سوکت رله خیلی خوب طراحی شده و به درد رندر گرفتن هم میخوره.”
✅ “برای پروژه پایاننامهام دنبال یه رله سهبعدی DWG میگشتم، این عالی بود.”
✅ “فایل خیلی سبک هست و اصلاً موقع چرخش توی فضای سهبعدی اتوکد لگ نداره.”
✅ “لایهبندی مناسبی داره که اجازه میده رنگ قسمتهای مختلف رله رو راحت عوض کنم.”
✅ “توی طراحی تابلوهای PLC خیلی کمکم کرد تا فاصله بین ردیفها رو دقیق دربیارم.”
✅ “از این آبجکت برای طراحی یک برد کنترلی اختصاصی در اتوکد استفاده کردم، عالی بود.”
✅ “بهترین مدل رلهای بود که تا حالا پیدا کردم، ابعادش کاملاً استاندارد هست.”
✅ “برای پرزنت کار به مشتری از مدل سهبعدی استفاده کردم و خیلی راضی بودن.”
✅ “قابلیت تبدیل به فرمتهای دیگه رو هم داره، من توی تریدیمکس هم بازش کردم.”
۶. ۱۰ حالت جستجوی سئو محور
۱. دانلود فایل اتوکد رله سهبعدی DWG
۲. مدل سهبعدی رله صنعتی برای AutoCAD
۳. دانلود آبجکت رله در اتوکد
۴. فایل DWG رله شیشهای سهبعدی
۵. دانلود بلوک آماده رله برای تابلو برق
۶. طراحی سهبعدی تجهیزات برق صنعتی DWG
۷. دانلود مدل 3D رله فیندر (Finder) برای اتوکد
۸. فایل اتوکد قطعات الکترونیکی سهبعدی
۹. دانلود رایگان مدل سهبعدی رله اتوکد
۱۰. نقشه سهبعدی رله برای اتوماسیون صنعتی
۷. نکات حرفهای و کاربردی
- بررسی مقیاس: همیشه بعد از وارد کردن (Import) فایل به نقشه اصلی، ابعاد آن را با ابعاد کاتالوگ سازنده (مانند Finder یا Omron) چک کنید تا مقیاس (Scale) درستی داشته باشد.
- استفاده از لایهها: رلهها را در لایهای جداگانه با نام “Electrical_Relays” قرار دهید تا در صورت نیاز به مخفی کردن تجهیزات برای مشاهده سیمکشیها، کارتان راحتتر باشد.
- ترکیب با سوکت: اگر رله شما از نوع سوکتی است، مطمئن شوید که مدل سهبعدی سوکت را هم زیر آن قرار دادهاید تا ارتفاع واقعی اشغال شده در تابلو محاسبه شود.
- کاهش حجم پروژه: اگر در یک تابلو تعداد زیادی رله دارید، از دستور “Block” در اتوکد استفاده کنید تا حجم فایل نهایی افزایش پیدا نکند.
- رندرینگ: برای گرفتن رندرهای واقعیتر، میتوانید به بخش بدنه رله متریال شیشهای (شفاف) و به پایهها متریال فلزی اختصاص دهید.
۸. جمعبندی و دعوت به دانلود
فایل رله سهبعدی (Relay 3D Dwg) ابزاری حیاتی برای هر طراح و مهندس برقی است که به دقت و کیفیت در نقشههای اتوکد اهمیت میدهد. این فایل با ارائه یک مدل سهبعدی دقیق، فرآیند طراحی تابلوهای برق و سیستمهای کنترلی را تسریع کرده و از بروز خطاهای اجرایی جلوگیری میکند.
اگر به دنبال یک بلوک استاندارد و باکیفیت هستید، همین حالا برای دانلود فایل اتوکد رله سهبعدی | DWG اقدام کنید و حرفهای بودن پروژههای خود را به نمایش بگذارید. با استفاده از این آبجکت آماده، زمان خود را صرف مهندسی بهتر کنید، نه ترسیم دوباره قطعات!
