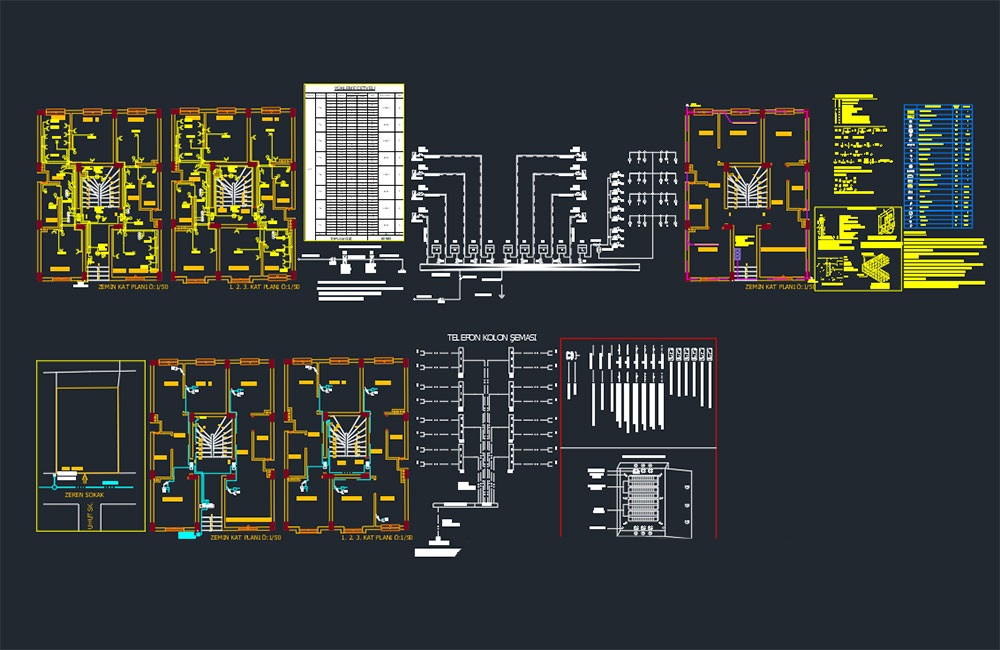

دانلود فایل اتوکد پروژه برق طبقه همکف و ۳ طبقه همراه با محاسبات | Ground Floor and 3 Floor Electricity Project and Calculations DWG

معرفی فایل پروژه برق ساختمان ۴ طبقه در اتوکد

دانلود فایل Ground Floor and 3 Floor Electricity Project and Calculations DWG یک پروژه کامل و حرفه‌ای از طراحی سیستم برق یک ساختمان چندطبقه شامل همکف و ۳ طبقه است که در نرم‌افزار AutoCAD تهیه شده و شامل پلان‌های برق، روشنایی، پریزها، مسیرهای کابل‌کشی، تابلوهای برق (DB)، سیستم ارتینگ، دیاگرام تک‌خطی و در برخی نسخه‌ها محاسبات بار الکتریکی، ظرفیت مصرف، افت ولتاژ و سایزینگ اولیه کابل‌ها می‌باشد.

این نوع پروژه‌ها در دسته طراحی تأسیسات الکتریکی ساختمان‌های چندطبقه قرار می‌گیرند و تمرکز اصلی آن‌ها بر توزیع استاندارد انرژی، ایمنی مدارها و هماهنگی بین طبقات است.

معرفی اجمالی فایل و کاربردها

این پروژه شامل طراحی کامل سیستم برق یک ساختمان ۴ طبقه (همکف + ۳ طبقه) است که در آن مدارهای روشنایی، پریزها و تجهیزات الکتریکی به‌صورت تفکیک‌شده برای هر طبقه طراحی شده‌اند. همچنین محاسبات اولیه برای بارگذاری و انتخاب تجهیزات نیز در برخی نسخه‌ها ارائه شده است.

کاربردهای فایل

  • طراحی سیستم برق ساختمان‌های چندطبقه

  • پروژه‌های تأسیسات الکتریکی مسکونی و اداری

  • طراحی مدارهای روشنایی و پریزها

  • پروژه‌های دانشجویی مهندسی برق و معماری

  • استفاده در نقشه‌های اجرایی

  • طراحی تابلو برق برای هر طبقه

  • طراحی سیستم ارتینگ ساختمان

  • محاسبات بار الکتریکی ساختمان

  • الگوبرداری برای پروژه‌های چندواحدی

  • توسعه آرشیو نقشه‌های اتوکد

  • طراحی سیستم توزیع برق داخلی

  • مطالعات طراحی تأسیسات ساختمان

مناسب برای چه افرادی است؟

این فایل برای طراحان تأسیسات برق ساختمان‌های چندطبقه بسیار کاربردی است.

مناسب برای:

  • مهندسان برق

  • مهندسان تأسیسات

  • مهندسان عمران

  • معماران

  • دانشجویان مهندسی برق

  • دانشجویان معماری

  • دفاتر فنی و مهندسی

  • کاربران نرم‌افزار AutoCAD

  • پیمانکاران برق ساختمان

  • شرکت‌های ساختمانی

  • مشاوران تأسیسات الکتریکی

  • فریلنسرهای نقشه‌کشی

جزئیات فنی فایل

  • فرمت فایل: DWG

  • نرم‌افزار قابل استفاده: AutoCAD و سایر نرم‌افزارهای CAD

  • نوع پروژه: Multi-Storey Electrical Installation Design

  • طبقات: همکف + ۳ طبقه

  • سیستم‌ها: روشنایی + پریز + تابلو برق + ارتینگ

  • محاسبات: بار الکتریکی، ظرفیت، افت ولتاژ (در برخی نسخه‌ها)

  • کیفیت فایل: دقیق، استاندارد و قابل ویرایش

  • کاربرد: طراحی برق ساختمان چندطبقه

اجزای موجود در پروژه

بخش پلان‌های برق:

  • پلان روشنایی هر طبقه

  • جانمایی کلیدها

  • پریزهای برق

  • مسیر کابل‌کشی

  • مدارهای مجزا برای هر واحد

بخش تابلو برق:

  • تابلو اصلی (MDB)

  • تابلوهای طبقات (DB)

  • تقسیم بار بین طبقات

  • فیوزها و حفاظت مدار

بخش تأسیسات الکتریکی:

  • سیستم ارتینگ

  • مسیرهای تغذیه اصلی

  • رایزر برق (Riser Diagram)

  • اتصال بین طبقات

بخش محاسباتی:

  • محاسبه بار الکتریکی هر طبقه

  • ظرفیت کل ساختمان

  • سایز کابل‌ها (پایه‌ای)

  • افت ولتاژ اولیه

  • برآورد مصرف انرژی

ویژگی‌های طراحی پروژه

  • طراحی تفکیک‌شده برای هر طبقه

  • توزیع استاندارد بار الکتریکی

  • رعایت اصول ایمنی برق ساختمان

  • هماهنگی بین طبقات و رایزرها

  • طراحی قابل اجرا در پروژه واقعی

  • کاهش تداخل مدارها

  • بهینه‌سازی مسیر کابل‌کشی

  • ساختار استاندارد و مهندسی

مزایای استفاده از این فایل

  • صرفه‌جویی در زمان طراحی

  • مناسب برای پروژه‌های واقعی چندطبقه

  • قابل ویرایش در AutoCAD

  • آموزش طراحی برق ساختمان

  • مناسب برای پروژه‌های دانشگاهی

  • ساختار اجرایی و استاندارد

  • کمک به یادگیری محاسبات برق ساختمان

  • قابل استفاده در پروژه‌های مسکونی و اداری

نظرات کاربران درباره این فایل

✅ طراحی برق طبقات خیلی منظم بود
✅ برای پروژه دانشگاهی عالی بود
✅ فایل بدون مشکل در اتوکد باز شد
✅ تقسیم بار بین طبقات دقیق بود
✅ برای تمرین طراحی برق عالی است
✅ نقشه‌ها استاندارد و واضح بودند
✅ محاسبات اولیه کاربردی بودند
✅ رایزرها خیلی خوب طراحی شده بودند
✅ کیفیت ترسیمات مناسب بود
✅ برای پروژه اجرایی قابل استفاده است

10 حالت مختلف جستجوی کاربران برای یافتن این فایل

🔵 دانلود فایل اتوکد برق ساختمان ۴ طبقه
🔵 Ground Floor and 3 Floor Electrical DWG
🔵 دانلود پروژه برق ساختمان چندطبقه اتوکد
🔵 دانلود نقشه برق همکف تا ۳ طبقه DWG
🔵 دانلود پروژه تأسیسات الکتریکی ساختمان
🔵 دانلود فایل DWG برق کامل ساختمان
🔵 دانلود طراحی برق ساختمان چندواحدی
🔵 دانلود پروژه آماده Electrical Building Design
🔵 دانلود نقشه رایزر برق ساختمان
🔵 دانلود پروژه برق ساختمان با محاسبات

نکات حرفه‌ای و کاربردی

  • طراحی رایزر باید دقیق و خوانا باشد

  • هر طبقه باید مدارهای مستقل داشته باشد

  • افت ولتاژ باید در کل مسیر کنترل شود

  • از لایه‌بندی استاندارد در AutoCAD استفاده شود

  • تابلوهای طبقات باید بهینه جانمایی شوند

  • ایمنی مدارها در اولویت طراحی باشد

  • ظرفیت‌سنجی باید بر اساس بار واقعی انجام شود

  • مسیر کابل‌کشی باید کوتاه و قابل دسترس باشد

جمع‌بندی و دانلود فایل

فایل Ground Floor and 3 Floor Electricity Project and Calculations DWG یک پروژه کامل و حرفه‌ای برای طراحی سیستم برق ساختمان‌های چندطبقه است. این فایل با ارائه پلان‌های دقیق، رایزرها و محاسبات اولیه، گزینه‌ای مناسب برای مهندسان برق، معماران و دانشجویان محسوب می‌شود.

اگر به دنبال دانلود فایل اتوکد برق ساختمان همکف تا ۳ طبقه با محاسبات کامل، نقشه DWG تأسیسات الکتریکی یا پروژه آماده Electrical Multi-Storey Design هستید، این فایل انتخابی مناسب برای پروژه‌های آموزشی و اجرایی خواهد بود.
